槽式電纜橋架和托盤式電纜橋架的區別

發布時間：2017-12-22 13:52:21?? 點擊次: ?? 東莞雷正電纜橋架有限公司

槽式電纜橋架是一種全封閉型電纜橋架，屏蔽電纜干擾及能防護重腐蝕環境中電纜。優點有結構輕、造價低、施工簡單、配線靈活、安裝標準、外形美觀，一般可以在建筑物內部獨立架設、也可以附設在各種建筑物和管廊支架上，因此根據地理環境或者安裝環境的不同，電纜橋架的選擇也具有針對性。但是每一類槽式橋架報價具體情況都是各不相同的。

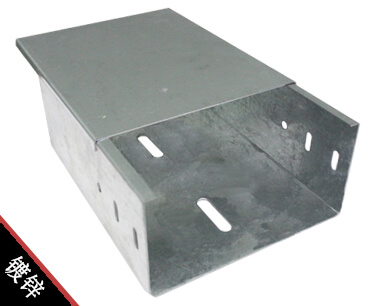

槽式電纜橋架介紹

槽式電纜橋架的護罩隨槽體配套供貨，其它配件與梯級式、托盤式橋架通用。

槽式電纜橋架規格

槽式橋架規格可根據客戶要求定制100x50，150x75，200x100，250x125，300x150，100x200，500x200，600x200，800x200mm。

槽式電纜橋架重量

槽式橋架重量=200*100橋架總長乘以1.2厚200*100橋架的理論重量。

槽式電纜橋架配置

1、戶內支、吊短跨距一般采取1.5-3m。戶外立柱中跨距一般采取6m。

2、非直線段的支、吊架配置就遵循以下原則。當橋架寬度300mm時，除符合下述條件外，在非直線段中部還應增設一個支、吊架。

3、橋架多層設置時層間中心距為200，250，300，350mm。

4、橋架直線段每隔50m應予留伸縮縫20-30mm(金屬橋架)。

槽式橋架防火

要求橋架防火的區段，必須采用鋼制或不燃、阻燃材料。我公司生產的BAQJ系列電纜橋架有防火橋架系列。

槽式電纜橋架接地

1、橋架系統應具有可靠的電氣連接并接地(只對金屬橋架)。

2、當允許利用橋架系統構成接地干線回路時應符合下列要求。橋架端部之間連接電阻應不大于0.00033歐姆，接地孔應清除絕緣涂層。在1KV及以下中性點直接接地系統中，受電設備的接地與系統中性線接地相連。裝有處動
切斷供電裝軒時，橋架的級長方向金屬橫截面積應不小于規定值。

3、沿橋架全長另敷設接地干線時，每段(包括非直線段)橋架應至少有一點與接地干線可靠連接。

4、對于振動場所，在接地部位的連接處應裝置彈簧圈。

槽式電纜橋架與托盤式電纜橋架區別：

槽式橋架與托盤式橋架區別一：適用領域

槽式的電纜橋架它是一種全封閉類型的電纜橋架，這種類型的電纜橋架是比較適合于鋪設計算機電纜、信電纜以及熱電偶電纜等等高敏系統的控制電纜。
而托盤式電纜橋架它是被廣泛使用在石油化工以及電視電訊等等方面的一種電纜橋架，而且它不僅僅適用于動力類型的電纜的安裝，它還適用于控制電纜的鋪設。所以從這一方面來說，托盤式的電纜它的適用的領域要比槽式電纜要寬，而且槽式電纜它主要適用于鋪設截面小但是數量卻非常多的電線電纜，而托盤式纜橋架主要就是用于鋪設截面大但是數量比較小的電力電纜。

槽式橋架與托盤式橋架區別二：特點比較

槽式電纜橋架這種橋架對于控制電纜的屏蔽干擾有非常良好的效果，此外它還對于那些腐蝕性非常重的環境中的電纜，起著十分好的防護效果。
托盤式的電纜橋架它的重理比較輕，能夠承受的載荷比較大，而且它的造型要比槽式橋架的要美觀一些。此外托盤式橋架它的結構比較簡單，安裝起來也是十分的方便快捷。但是托盤式電纜橋架它的表面的處理是分成了渡以及噴漆這兩種處理方式，所以在一些腐蝕性比較大的環境下面，就需要做特殊的防腐蝕的處理。

槽式橋架與托盤式橋架區別三：散熱方面

槽式橋架它是屬于封閉類型的，它是沒有孔的，所以在散熱方面，槽式的橋架的散熱性能要差得多。而托盤式的橋架的槽底是有很多腰形孔，這樣它的散熱性能就要好的多。
我們要根據地理環境或者安裝環境的不同，選擇不同的電纜橋架，例如在建筑物外面露天的橋架，就要選擇具有防腐、耐潮氣功能的橋架，這樣就可以保護電纜，防止受到腐蝕，延長橋架的使用期限，減少維修次數。不同的槽式橋架，其材質也是不同的，戶外安裝時要選用復合環氧樹指橋架等等。
