電纜橋架在電氣豎井內安裝步驟

發布時間：2017-12-22 14:14:37?? 點擊次: ?? 東莞雷正電纜橋架有限公司

分享電纜橋架在電氣豎井內安裝步驟

施工前準備工作：

1、土建墻體結構已彈出施工水平線,墻面抹灰及面層已完工。

2、與土建方溝通好，把電纜橋架及穿樓板的預留洞口處理好,安裝防火隔板埋件整理好。

3、安裝電纜橋架所要用的支架及附件等進行加工好。

4、豎井內電氣預埋管路整理布置好。

5、電井所用到的所有產品材料都應具有 “ 出廠合格證 ” “ 生產許可證 ” “ CCC ” 認證標志及證書復印件等。

一直有關注我們的橋架知識欄目的朋友都知道，我們之前有一篇文章有說過豎井內橋架安裝前準備工作：電井內電纜橋架安裝規范

《廢話不多說，這篇文章主要講解：電纜橋架在電氣豎井內安裝步驟》

一、施工安裝工具：

活扳手、老虎鉗、砂輪機、鋼鋸、鋸條、電焊機、套絲機、手動煨管器、液壓煨管器、扁銼、圓銼、半圓銼、壓力案子、電烙鐵、電爐子、錫鍋、噴燈、錫勺、兆歐表、高凳等。

二、施工規范要求：

質量要求符合《建筑電氣工程施工質量驗收規范》(GB50303-2002)的規定。

《建筑電氣工程施工質量驗收規范》(GB50303-2002)下載地址：http://pan.baidu.com/s/1miwEpgG 密碼：hq2b

三、操作工藝

確定電纜橋架位置

1、電纜橋架應敷設在安全、干燥、易操作、維修的電氣豎井內。

2、電纜橋架本身材質應采取防腐性加工或者防腐材質。

3、按照圖紙設計的位置，計算空間尺寸是否滿足操作距離的要求,特別是豎井內，橋架、配電箱數量較多,尺寸較大、管路較多時,經常出現排列困難,因此必須仔細核對尺寸,必要時與土建配合,進行相應的變更。

4、檢查豎井內樓板上預留的洞口位置是否合適,不合適應及時修整、剔鑿,使上下樓層所對應的洞口通直不錯位,注意不要影響結構。

固定支架

橋架支架

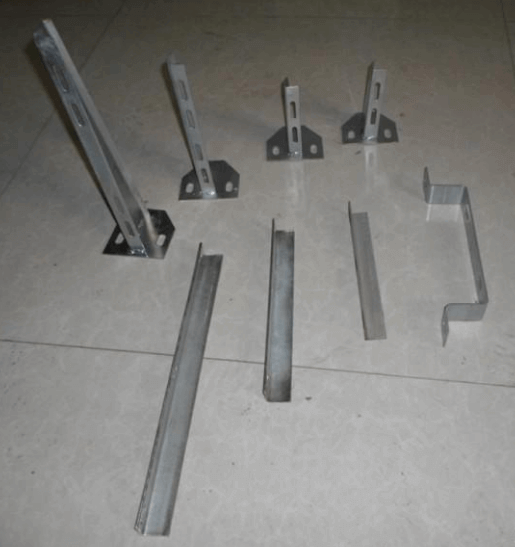

1、固定橋架的支架采用50×50×5的角鋼,高度為距地面1500～2000mm,有兩種固定方式,一種是用膨脹螺栓固定,一種是采用焊接。

2、橋架下部固定采用10號槽鋼,槽鋼距墻邊不小于50mm,座在樓板的預留洞口,與預埋在洞囗的埋件焊接固定或采用膨脹螺栓與樓板固定。在槽鋼上固定兩根50×50×5的角鋼,用來直接與橋架連接固定見圖5-28。

3、在樓板的下面有預埋件來固定防火隔板,上托防火枕。

4、電纜支架全長均應有良好的接地,即將支架與墻上預埋的接地埋件焊成一體。

橋架安裝

橋架接地

1、橋架與支架之間固定采用螺栓。

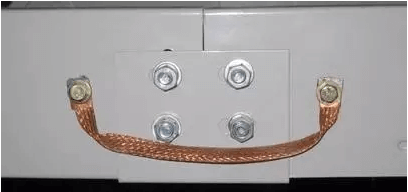

2、橋架與鋼管之間連接采用專用鎖母固定,并有跨接地線。

3、當直線段鋼制電纜橋架超過30m,應有伸縮縫,其連接采用伸縮連接板。

電纜敷設

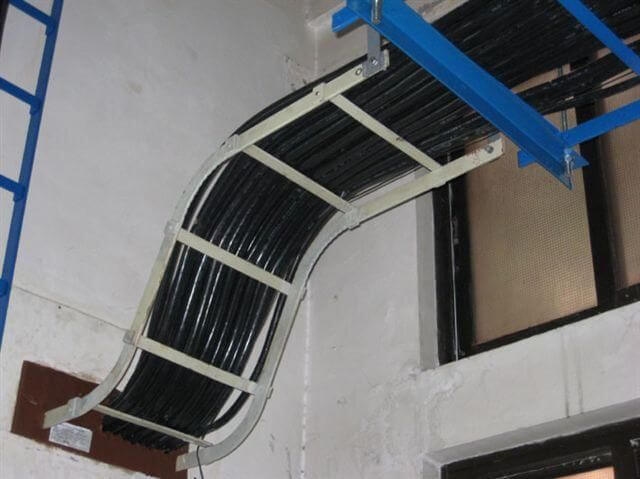

1、電纜橋架安裝好后，即可敷設線纜。按照設計要求敷設，將需要敷設的電纜按順序擺放，排列應整齊，盡量避免交叉。

2、電纜進入豎井、盤柜以及穿入管子時,出入口應封閉,管口應密封。明敷在豎井內帶有麻護層的電纜,應剝除麻護層,并對其鎧裝加以防腐。

3、電纜穿過豎井后,用防火枕進行密實封堵。利用結構施工期間在樓板底面預埋的埋件,來固定防火隔板,防火隔板采用4mm厚的鋼板。防火枕的規格有三種,其中I型為32O×120×25,Ⅱ型為160×120×25,Ⅲ型為160×75×25,要根據預留洞日尺寸和橋架尺寸,選擇防火枕型號。在防火隔板上擺放防火枕時,要按順序擺放整齊,挨緊電纜,使防火枕與電纜之間空隙不得大于1cm,防火枕擺放厚度不得小于24cm。

4、施工前要將封堵部位清理干凈。

本內容由網友提供，僅供參考

上一篇：電纜橋架布置在蒸熱力管道上的要求

下一篇：如何選擇電纜橋架生產廠家
