電井內電纜橋架安裝規范

發布時間：2017-12-22 14:26:39?? 點擊次: ?? 東莞雷正電纜橋架有限公司
前期準備條件：

      1、土建墻體結構已經彈出施工水平線，墻體的抹灰以及面層都已經完工


      2、電纜橋架穿及樓墻的預留懂已經處理好，安裝防火隔板的埋件已整理好


      3、把需要的支架等附件加工好


      4、豎井內電氣所預埋的管路已整理好

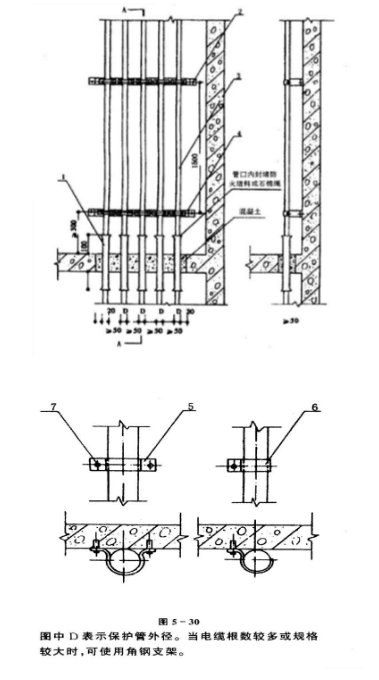

豎井內電纜配線的垂直安裝圖：
電纜豎井內配線的垂直安裝圖

材料要求：

      1、電氣豎井所用的電纜橋架，橋架的規格和型號要符合現場設計要求，采用防火制品，鋼板的厚度在橋架寬度小于400mm時候，厚度一定不可小于1.5，而400~1000mm之間，厚度不能小于2mm或者2.5mm


      2、電纜橋架的直徑外觀保持完整度，不可有扭曲，支架應焊接牢固，外徑切口應無卷邊毛刺。


      3、防火堵塞料、防火涂料必須采用國家鑒定的產品


      4、配電箱、電線、電纜、及附件必須配有出廠合格證及生產許可證，“ccc”認證標志及證書。



施工流程：

      先確定好電纜橋架的位置布置－＞ 固定好支架－＞ 再進行橋架的安裝 －＞ 配電箱安裝固定



施工注意細節

     1、電纜橋架應當敷設在安全、干燥、易操作的豎井內。


     2、必須按照?qǐng)D紙?jiān)O(shè)計的位置，計算空間尺寸是否滿足，因此需仔細核對尺寸


     3、檢查好是否預留出來的洞口位置是否合適，不合適再進行修正，直到合適為止。


     4、固定橋架支架采用廠家所配套的產品，高度為距地面1500~2000mm用膨脹螺栓固定




推薦你看：電纜橋架在電氣豎井內安裝步驟
本內容由網友提供，僅供參考
