橋架規格尺寸如何選擇與計算（圖解）

發布時間：2017-12-22 14:21:47?? 點擊次: ?? 東莞雷正電纜橋架有限公司

關于電纜橋架規格尺寸選擇計算方式

橋架的載荷G總的計算：G總=n1q1+n2+q2+n3q3+.......
公式中的意思：q1、q2、q3.... 為各電纜每單位長的重量（kg/m）；n1n2、n3......為相應的電纜根數。

G應小于電纜橋架的允許載荷范圍，需參照載荷曲線圖表而定。
當電纜橋架在室外或者帶護罩時候，應計入水載和風載等因素。

橋架寬d度的計算方式：b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+.........
公式中的意思：d1、d2、d3.....為各電纜直徑：n1、n2、n3.......為相應電纜直徑的根數；k1、k2、k3.....為電纜的間距（K值最小不應小于d/4）

控制電纜橋架的寬度b的計算：（一般電纜橋架的填充率取40%左右）


電纜的總載面積：S0=n1π(d1/2)2 +n2π(d2/2)2+...
需要的托架橫載面積：S=S0/40% S=s/h=S0/40%h
公式中的意思：h為電纜橋架凈高

分享案例

1、確定好電纜的根數后，電纜無間距敷設（只能平鋪在橋架內），算出電纜總的載面積，遵守《04DX101-1建筑電氣常用數據》所述內容，電力電纜在面積不得大于橋架載面積的40%，需用電纜的總載面積除以0.4即為所需的橋架載面積。

以下用電纜：5xYJV22-4x120+1x70 型號來舉例子；我們檢測確定該電纜外徑為55.4mm

第一步：

當電纜平鋪敷設在橋架內，且又不能堆砌我們該如何計算出電纜敷設總長度及總載面積呢？

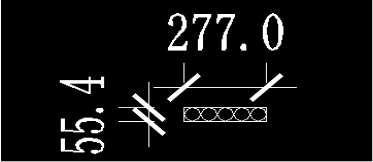

答：很簡單我們可通過此電纜外徑及電纜根數即可計算出為 55.4x277=15345.8mm²

第二步：

    根據《04DX101-1建筑電氣常用數據》提到：電力電纜的面積不得大于橋架載面積的40%，控制電纜不應大于50%。所得出電纜載面積：15345.8mm2/0.4=38364.5mm²

第三步：

我們得出橋架載面積大于38364.5mm²，取橋架在面積為40000mm²。因此電纜敷設水平長度為277mm，故橋架寬度大于此值，則確定橋架尺寸為：400x100mm（即橋架所選型號中寬度及高度均大于總電纜敷設后的寬度及高度）

橋架規格尺寸總載面積圖

推薦你看：電纜橋架規格有哪些

本內容由網友提供，僅供參考

上一篇：電纜橋架型號規格選擇方法

下一篇：有孔托盤橋架和無孔托盤橋架的區別
