橋架彎頭計算公式

發布時間：2017-12-22 14:01:09?? 點擊次: ?? 東莞雷正電纜橋架有限公司

以下分享橋架彎頭計算公式：

一) 45度彎頭:

斜邊 = 高度 x 1.4

底邊 = 高度

上下翻切口寬度 = 線槽的側板高度 x 8.1

左右翻切口寬度 = 線槽的底板寬度 x 8.1

例如 : 200(底) x 100(側) 的線槽,在 1.5米后要向上翻 20厘米(高度) ,我們可以這樣計算:

斜邊 28 = 20 x 1.4

底邊 20 = 20

上下翻切口寬度 16.2 = 200 x 8.1

注意 : 高度就是我們要翻的高度, 底邊就是彎頭做好后彎頭的長度, 如我們要把我們做好的彎頭剛好放到離我們 1.5 米的支架,就要用到這個底邊了, 1.5米 - 20厘米(底邊) = 130 厘米,則我們可以在130的地方開始做彎頭,做好后彎頭就正好可以放在 1.5 米的支架上了,建議留一點,因?yàn)橹Ъ芸赡懿恢?直接卡死支架就不能往這邊調了

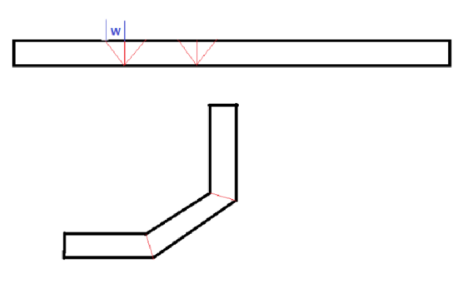

橋架45度彎頭制作方法

二) 30度彎頭:

斜邊 = 高度 x 2

底邊 = 高度 x 1.7

上下翻切口寬度 = 線槽的側板高度 x 5.4

左右翻切口寬度 = 線槽的底板寬度 x 5.4

例如 : 200(底) x 100(側) 的線槽,在 1.5米后要向左翻 20厘米(高度) ,我們可以這樣計算:

斜邊 40 = 20 x 2

底邊 34 = 20 x 1.7

左右翻切口寬度 5.4 = 100 x 5.4

三) 25度彎頭：

(度數不一定準,只是為了方便稱呼,我個人一般使用高度的倍數 如 1.4倍的彎頭, 2 倍的變頭,3 倍,4倍,5倍,個人最常用的彎頭角度,這個做小幅度高度的彎頭看起來最順眼,角度也沒有45度和30度那么死,好蓋蓋板和放線,當然得現場有空間,一般這點空間還是有的,大家就不能擔心了,也推薦大家使用,不管是效果還是裝.....,你懂得,嘿嘿...):

斜邊 = 高度 x 3

底邊 = 高度 x 2.83

上下翻切口寬度 = 線槽的側板高度 x 3.4

左右翻切口寬度 = 線槽的底板寬度 x 3.4

四) 15度的彎頭:

斜邊 = 高度 x 4

底邊 = 高度 x 3.9 (這個比率可能不是非常準,很久沒做了,但是也應該錯不了多小,不會有什么影響,大家可以現場做完量一下驗證)

上下翻切口寬度 = 線槽的側板高度 x 2

左右翻切口寬度 = 線槽的底板寬度 x 2

如果是大線槽或大幅度的高度,推薦大家用這個,因?yàn)楹梅烹娎|和美觀

五) 10 度的彎頭:

斜邊 = 高度 x 5

底邊 = 高度 x 4.9 (其實到了這個角度,這個比率已經沒什么了,都差不多,我以前做了一個7倍的彎頭感覺沒什么誤差)

上下翻切口寬度 = 線槽的側板高度 x 1.8

左右翻切口寬度 = 線槽的底板寬度 x 1.8

同樣大電纜強烈推薦使用,否則如果是自己放電纜或蓋槽蓋線板就知道花兒為什么這樣紅了....

六) 90 度直角彎:

左右翻: 中間分開,切線槽的底板寬度

上下翻: 中間分開,切線槽的側板的高度

┏結尾┓：

還有些不常用規格就不一一列出來了，一般也是在現場計算的，基本大家把線槽/橋架做好，已經非常好了，一遍做線槽的都只會45度和30度（條件允許的話不推薦使用，還是叫供應商廠家制作靠譜點，安全性高點）

施工環境允許現場加工制作彎頭的情況下可以采用以上橋架計算方法，如果你不懂得制作可以考慮向供應商采購成品的橋架彎頭，畢竟廠家制作出來的成品彎頭質量會穩固點，看下橋架廠家是怎么計算橋架彎頭價格的：橋架彎頭計算口訣
