電纜橋架安裝規范

發布時間：2017-12-22 14:32:25?? 點擊次: ?? 東莞雷正電纜橋架有限公司

一、施工準備

1.材料準備

電纜橋架的規格和型號應符合現場施工環境設計要求，檢查橋架內外應完好無損，無縫毛刺，不能出現彎曲、折翹等等現象，安裝附件采用角鋼立柱、托臂、支架、框架、緊固螺栓、螺公、螺母等等安裝工件都應經過熱鍍鋅處理過加強壽命防止腐蝕。

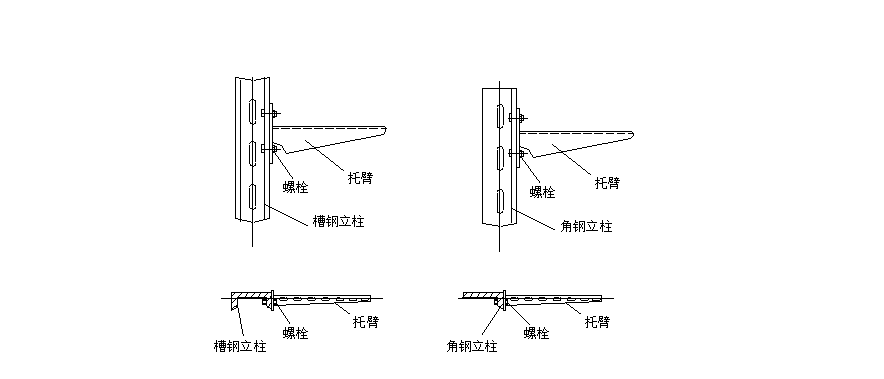

托臂支撐圖

2.工具準備
電錘子、沖擊鉆、磨光機、切割機（鋼鋸切割，不能用電氣焊切割，以免破壞鍍鋅層）、鉛筆、卷尺、扳手、甚至安裝梯式橋架時需要用到電焊機，這些都是必備工具。

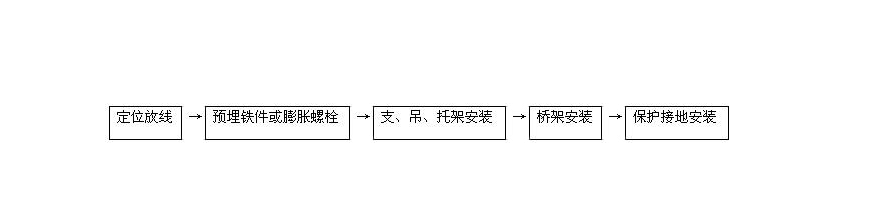

二、安裝

1.電纜橋架的最大載荷和支撐間距應小于允許載荷和允許支撐間距，安裝工程中不得載人，如現場環境確實有必要時，需有安全保障設施方可載人，不得讓不合格非專業人員操作。

2.再將表面處理過的立柱、托臂支架等等采用膨脹螺栓固定在墻面上（得在混凝土構體和實心磚墻體，不得在空心磚墻），對現場焊接處做好防腐處理，現場進行涂刷反腐漆，電纜橋架敷設時，橋架之間的對接處支撐點盡量設置在跨距的1/4左右處。

3.對于大跨距橋架最好放置在支撐架上對接，彎通或三通的地方則需單獨增加支撐點，垂直方向的托臂每隔1.5米左右設一固定點。

4.橋架內的電纜應用卡帶或者金屬電纜卡子進行固定，水平敷設安裝的電纜每隔2米做一個固定點，垂直敷設安裝的電纜應每隔1-1.5米固定一次。

5.不允許穿過墻壁及樓板的橋架與孔洞一起封死，如果是穿過防火墻及防火樓板時，應采取防火隔離措施。

6.當施工環境在戶外垂直安裝橋架時，防止路人可以多手扒開橋架蓋板，定制橋架時要及時跟供應商反應，對橋架加固蝴蝶扣。

7.當電力電纜和控制電纜不多情況下，可敷設在同一條橋架上，采用分隔式橋架將不同等級電纜分開敷設。

8.如果施工現場是高腐蝕環境要求，即可采用不銹鋼、鋁合金材質橋架。

三、安全注意

1. 施工時佩戴安全帽是必須的。

2. 檢查身上防滑繩是否穩固，使用高凳或者梯子時禁止兩個人同時在上面操作。

3. 施工如需要生火時，準備消防器材，并要獲取現場用火證明，清理周圍易燃物品，派專人看火，如有火焰蔓延及時采用相應措施

4. 運輸橋架安裝時，注意安全和盡量防止橋架防火涂料及鍍鋅層脫落
