電纜橋架的選型

發布時間：2018-09-06 10:52:15?? 點擊次: ?? 東莞雷正電纜橋架有限公司

橋架的選型和管線的挑選一個道理，按線纜截面積*2.5=橋架截面積。

然后按樣本選>=該截面積的橋架高寬尺寸。2.5是0.4的填充率的意思

纜在橋架內橫斷面的填充率：電力電纜不該大于40%；操控電纜不該大于50%。

電纜橋架類型表明方法:

XQJ---方式－－類別－－標準
XQJ表明匯線橋架系列

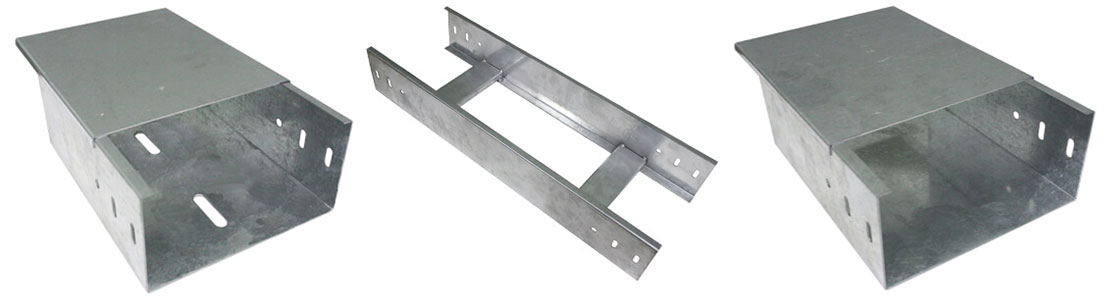

方式表明結構方式（用中文第一個漢語拼音的大寫字母 T為梯級式、P為托盤式 C為槽式、ZH為組合式）
類別表明類別種類序號（用阿拉伯數字加英語字母表明）
標準表明標準或標準序號（用阿拉伯數字表明）

電纜橋架尺寸挑選與核算:

電纜橋架的載荷G總的核算 G總=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......為各電纜每單位長的分量（kg/m）n1、n2、n3......為相應的電纜根數　　　G應小于電纜橋架的答應載荷（參照載荷曲線圖表）當電纜橋架在室外或帶護罩時，還應計入水載和風載等要素。
　　
電纜橋架寬d度的核算：

1、電力電纜b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中：d1、d2、d3......為各電纜直徑；n1、n2、n3......為相應電纜直徑的根數；
k1、k2、k3......為電纜距離（K值最小不該小于d/4）操控電纜橋架的寬度b的核算：（一般電纜橋架的填充率取40%左右）
電纜的總載面積：S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架橫載面積：S=S0/40% 　　　?。樱絊/h＝S0/40%h式中：h為電纜橋架凈高。

注意事項

　　1、XQJ型電纜橋架設備的最大載荷支撐距離應小于答應載荷和支撐跨距。

　　2、挑選電纜橋架寬度時應留有一定的備用空位，以便為往后增加電纜用。

　　3、當電力電纜和控制電纜較少時,可同一電纜橋架設備,但中心要用隔板將電力電纜和控制電纜離隔敷設。

　　4、電纜橋架水平敷設時，橋架之間的連接頭應盡量設置在跨距的1/4左右處,水平走向的電纜每隔2米左右固定一下，垂直走向的電纜每隔1.5米左右固定一下。

　　5、電纜橋架設備應有牢靠接地。如使用橋架作為接地干線，應將每層橋架的端部用16mm2軟銅線聯接（并聯）起來，與總接地干線相通，長距離的電纜橋架每隔30--50米接地一次。

　　6、電纜橋架設備除需屏蔽裝保護罩外，在室外設備時應在其頂層加裝保護罩，避免日曬雨淋，對如需焊接設備時，焊件四周的焊縫厚度不得小于母材的厚度，焊口有必要防腐處理。

本內容由網友提供，僅供參考
