電纜橋架可以獨立鋪設嗎？

發布時間：2018-08-08 21:16:30?? 點擊次: ?? 東莞雷正電纜橋架有限公司

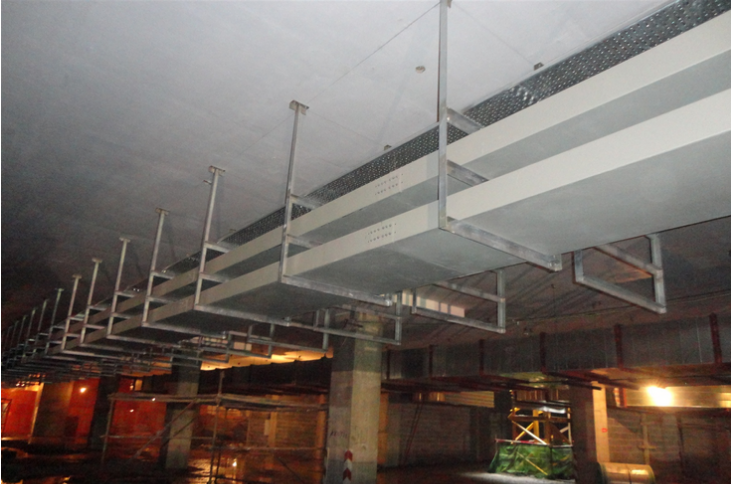

電纜架可以在建筑物內獨立鋪設，也可以敷設早各種建筑物和管廊支架上，應體現結構簡潔，造型美觀、操作靈活并且維修方便等優勢。電纜橋架的全部零件應進行鍍鋅處理，如果安裝在鄰近海邊或者屬于高腐蝕性的地區，電纜橋架的材質需要具有耐潮氣、防腐、附著力好和耐沖擊力強等性質。

如果想減輕橋架的重量可以采用鋁合金材質和玻璃鋼材質，荷載的特性與鋼質橋架基本相似，按照重量計算鋁和鋼的比例約為1：3；根據這兩種材質的市場價進行比較，鋁合金橋架的成本費用會比同類鍍鋅鋼制橋架要高出1.5-2.0倍，鋁合金電纜橋架具有重量輕、安裝方便等優勢。據了解，鋁合金橋架在現有的工程中已經常見的建材。

鋼制電纜橋架注意事項　　

　　1、XQJ型電纜橋架裝置的最大載荷支撐間距應小于允許載荷和支撐跨距。　

　　2、選擇電纜橋架寬度時應留有一定的備用空位，以便為今后增添電纜用。　　

　　3、當電力電纜和控制電纜較少時,可同一電纜橋架安裝,但中間要用隔板將電力電纜和控制電纜隔開敷設。　　

　　4、電纜橋架水平敷設時，橋架之間的連接頭應盡量設置在跨距的1/4左右處,水平走向的電纜每隔2米左右固定一下，垂直走向的電纜每隔1.5米左右固定一下。

　　5、電纜橋架裝置應有可靠接地。如利用橋架作為接地干線，應將每層橋架的端部用16mm2軟銅線聯接（并聯）起來，與總接地干線相通，長距離的電纜橋架每隔30--50米接地一次。　　

　　6、鋼制電纜橋架電纜橋架裝置除需屏蔽裝保護罩外，在室外安裝時應在其頂層加裝保護罩，防止日曬雨淋，對如需焊接安裝時，焊件四周的焊縫厚度不得小于母材的厚度，焊口必須防腐處理。電纜在橋架內橫斷面的填充率：電力電纜不應大于40%；控制電纜不應大于50%,對于弱電線路可到60%。

　　電纜橋架已廣泛地應用在工業和民用工程中。它的種類有鋼制電纜橋架、鋁合金制電纜橋架和玻璃鋼制電纜橋架。工程中用得最多的是鋼制電纜橋架;然而，現行電氣和自動化儀表施工及驗收規范和質量評定標準中，對鋼制電纜橋架的規定不多，而且有不統一、互相矛盾的條文出現。

　　鋼制電纜橋架(以下簡稱橋架)

　　由鋼制電纜橋架鋼制梯架或托盤的直線段、彎通和變寬直通等以及支吊架組合、用以支承電纜、具有密接連續的剛性結構系統的全稱(托盤分為有孔、無孔和組裝式二種。小規格的無孔托盤，常稱為線槽，用為敷設電線)。
　　填充率
　　又稱截面利用率;是橋架內敷設的電纜和電線包括其絕緣層在內的總截面占橋架內截而的百分比。
　　鋼制電纜橋架支吊架
　　承載橋架的立柱、托臂、一字型、L型和門型等支持件的總稱;
　　附加集中載荷
　　安裝和檢修時除了橋架和電纜(電線)自重以外可能加在橋架上的載荷。

文章推薦：電纜橋架敷設前期需要注意事項、敷設電纜線為什么要用電纜橋架?

本內容由網友提供，僅供參考
