梯式電纜橋架選擇方法

發布時間：2017-12-22 13:55:37?? 點擊次: ?? 東莞雷正電纜橋架有限公司

梯式電纜橋架在生活中主要是應用在主電力系統中，主要對直輕較大電纜的敷設，特別適用于高、低動力電纜的敷設，可如何標準規范式的去選擇梯式電纜橋架很多人卻不知道，東莞文興橋架小編簡單為您介紹一下：梯式電纜橋架

1、根據使用環境選擇材質

電纜橋架、線槽及其支吊架使用在有腐蝕性環境中，應采用耐腐蝕的剛性材料制造，或采取防腐蝕處理，防腐蝕處理方式應滿足工程環境和耐久性的要求。

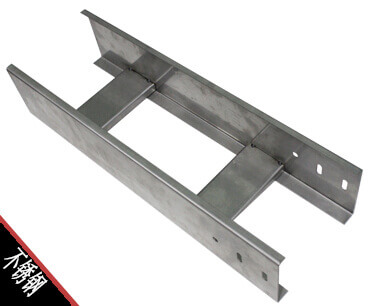

梯式電纜橋架材質主要有：不銹鋼、鋁合金、鍍鋅

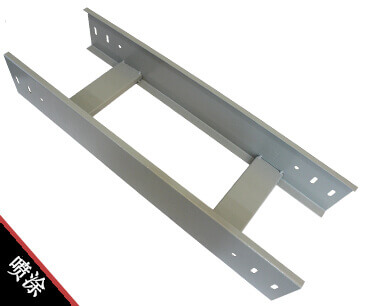

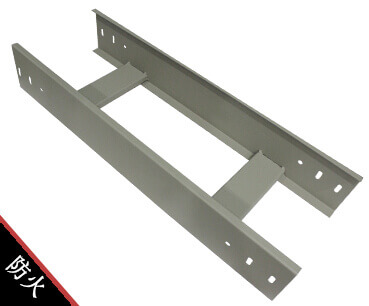

梯式電纜橋架表面處理有：防火烤漆、靜電噴塑、熱浸鋅（熱鍍鋅）

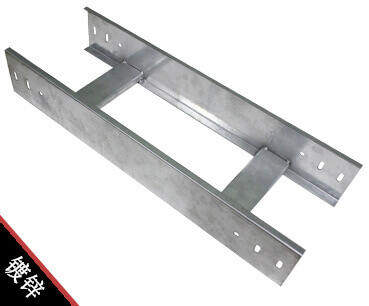

鍍鋅梯式電纜橋架

2、施工現場是否有防火要求

電纜橋架在有防火要求的區段內，可在電纜梯架、托盤內添加具有耐火或難燃性能的板、網等材料構成封閉或半封閉式結構，并采取在橋架及其支吊架表面涂刷防火涂層等措施，其整體耐火性能應滿足國家有關規范或標準的要求。在工程防火要求較高的場所，不宜采用鋁合金電纜橋架。

3、根據強電和弱電選擇填充率

電纜梯架寬度和高度的選擇應符合填充率的要求，電纜的梯架的填充率在一般情況下，電力電纜可取40%～50%，控制電纜可取50%～70%，且宜預留10%～25%工程發展裕量。

4、負荷等級要大于預算等級

在選擇電纜梯架的荷載等級時，電纜橋架的工作均布荷載不應大于所選電纜橋架荷載等級的額定均布荷載，如果電纜橋架的支吊架的實際跨距不等于2m 時，則工作均布荷載應滿足要求。

5、組件必須匹配

各種組件及支吊架在滿足相應荷載的條件下，其規格尺寸應與托盤、梯架的直線段、彎通系列相匹配。

6、大跨距橋架要驗證

對于跨距大于6m 的鋼制電纜橋架和跨距大于2m 或承載要求大于荷載等級D級的鋁合金電纜橋架，應按工程條件進行強度、剛度及穩定性的計算或試驗驗證。

本內容由網友提供，僅供參考
