橋架安裝技術交底 第二篇：材料準備

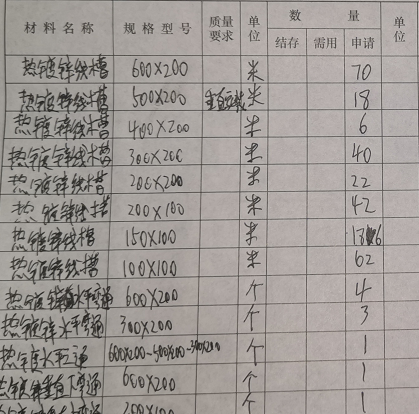

1.根據設計要求的規格型號、現場勘察記錄和施工方案編制材料使用計劃，包括各種規格電纜橋架的直線段、彎通、橋架附件及支、吊架等。

2.電纜橋架的進貨檢驗:

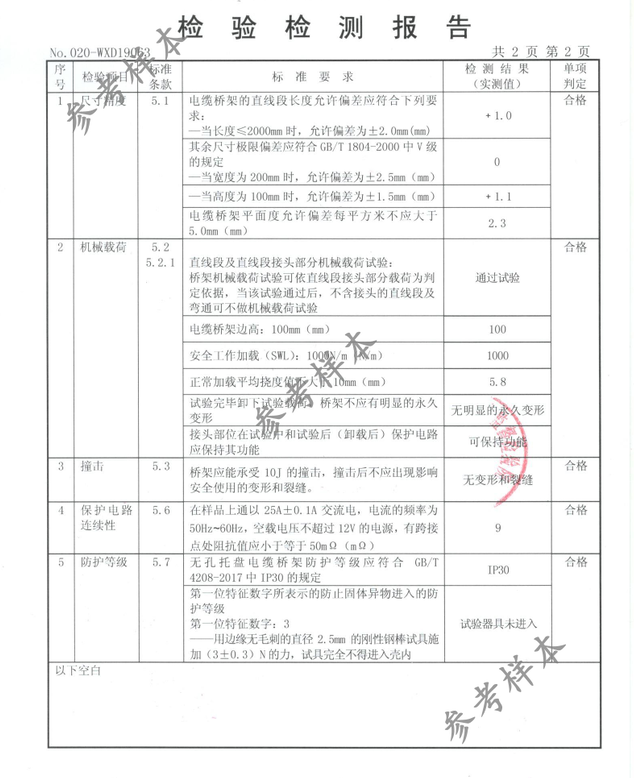

2.1橋架產品包裝箱內應有裝箱清單產品合格證和出廠檢驗報告,并按清單清點橋架或附件的規格和數量。

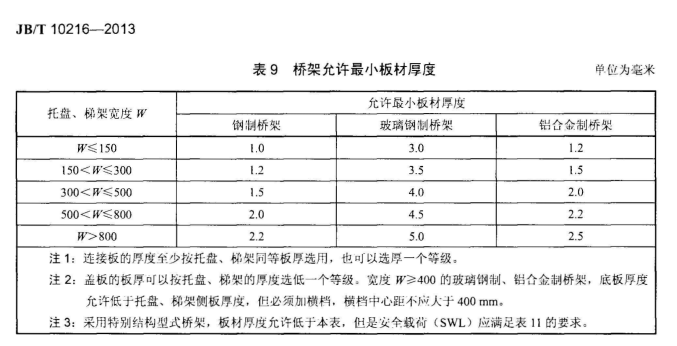

2.2檢查橋架板材厚度應滿足下列要求:

2.3橋架外觀檢查:

1)測量外形尺寸與標稱型號規格是否一致。

2)耐火橋架表面應均勻、無毛刺、過燒、掛灰、傷痕、周部未鍍鋅(直徑2mm以上)等缺陷，螺紋鍍層應光滑螺栓能擰入。

3)電鍍鋅的鋅層表面應光滑均勻、無起皮、氣泡、花斑、劃傷等缺陷。噴涂應平整、光滑、均勻、不起皮、無氣泡水泡。

4)橋架焊縫表面均勻，無漏焊、裂紋、夾渣、燒穿、弧坑等缺陷。

5)橋架螺栓孔徑在螺桿直徑不大于中16時，可比螺桿直徑大2mm。

6)同一組內相鄰兩孔間距允許偏差士07mm，任意兩孔間距允許偏差士1mm。相鄰兩組的端孔間距允許偏差士1.2mm。

2.4檢驗工作完成后，將結果如實存檔。將收集的產品合格證和出廠檢驗報告整理后一并存檔。

2.5電線、電纜進貨檢驗:

1)供應商應提供每個品種、每種規格電線、電纜的出廠合格證、生產許可證、“CCC認證標志和認證證書復印件:

2)檢查電線、電纜規格型號是否符合設計要求檢查截面尺寸、絕緣層是否符合現行國家標準:

3)電纜外觀應無扭曲、損壞及漏油現象:

4)對ikV以下電纜線路，應使用1000V絕緣電阻表測線間及對地的絕緣電阻且阻值不得低于1MQ;

2.6檢驗工作完成后將結果如實存檔，將收集的出廠合格證和出廠檢驗報告等質量證明文件整理后一并存檔。
