電纜橋架支架安裝

發布時間：2017-12-22 14:16:15?? 點擊次: ?? 東莞雷正電纜橋架有限公司

電纜橋架支架安裝規范：

電纜橋架支架主要有：角鋼、托臂、桿吊、框吊、立柱....等等

電纜橋架的安裝主要有沿頂板安裝。沿墻水平和垂直安裝、沿豎井安裝、沿地面安裝。沿電纜溝及管道支架安裝等。安裝所用支（吊）架可選用成品或自制。支（吊）架的固定方式主要有預埋鐵件上焊接，膨脹螺栓固定等。（安裝方法按下方：圖3.4.1選用）

橋架支架安裝

橋架安裝應符合以下規定：

1、直線段鋼制電纜橋架長度超過30m，鋁合金或玻鋼制橋架長度超過15m時，設有伸縮節;電纜橋架跨越建筑變形縫處設置補償裝置.

2、電纜橋架應在下列地方設置吊架或支架：

3、橋架接頭兩端0.5m處；

4、每間距1.5～3m處；

5、轉彎處；

6、垂直橋架每隔1.5米處.

7、吊架和支架安裝保持垂直、整齊、牢固、無歪斜現象。

8、橋架連接板螺栓固定緊固無遺漏，螺母位于橋架外側。

9、金屬橋架及其支架全長應不少于2處接地或接零。

10、金屬橋架間連接片兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓，并且連接片兩端跨接不小于4mm2的銅芯接地線。

橋架安裝應符合下列要求：

1、橋架與支架左右偏差不大于50mm；

2、橋架水平度每米偏差不應大于2mm；

3、支架及其它附件必須經過防腐處理，支架與電纜橋架用螺栓連接，不須另行接地。

4、橋架垂直度偏差不應大于3mm建筑電氣工程中的電纜橋架均為鋼制產品，通常較少使用在防腐蝕要求高的環境下安裝，一般采用鋁合金橋架，玻璃鋼等......所以其接地或接零至為重要，目的是不了保證供電干線電路的使用安全，有的施工設計在橋架內底部，全線敷設一支銅或鍍鋅扁鋼制成的保護地線（PE），且與橋架每段有數個電氣連通點，則橋的接地或接零保護十分可靠。參考圖下方：圖3.4.2 規范安裝
橋架垂直凈距安裝要求

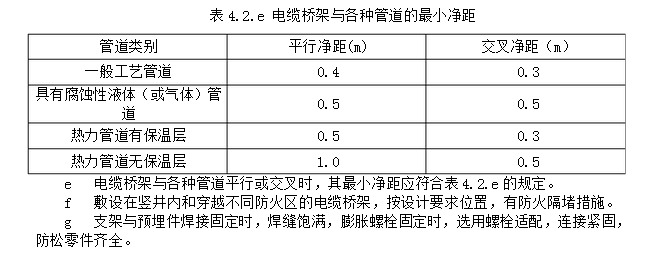

5、電纜橋架不宜安裝在腐蝕性氣體管道和熱力管道的上方及防腐性液體管道的下方，如果逼不得已必須這樣安裝，需要與管道的最小凈距，橋架本身采取防腐、隔熱措施，并安裝在管道下方。參考圖下方：圖4.2.e 規范安裝

電纜橋架與管道的最小凈距要求

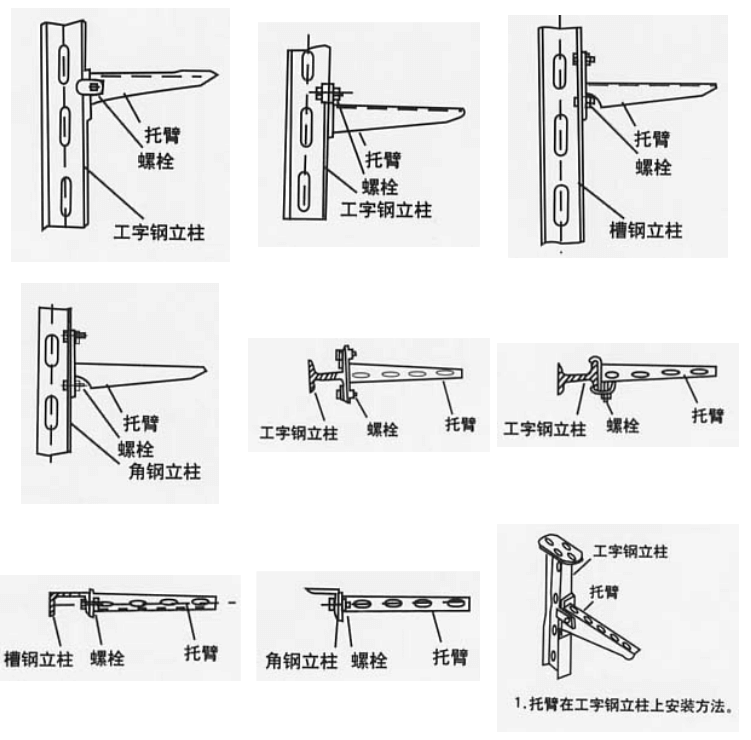

托臂安裝樣式效果圖：
電纜橋架支架托臂安裝
